Installation

Quick install Guide:

• Suchen Sie im Freien einen Ort, wo gutes Empfangssignal vorherrscht.
• Montieren Sie dort im Freien die Außenantenne, wo das meiste Signal vorhanden ist.
• Richtantennen richten Sie in Richtung der nächstgelegenen Ortschaft, oder dorthin, wo Sie den Sender vermuten, aus.
• In Österreich finden Sie auch Hinweise, wo sich die Sender befinden, auf www.senderkataster.at.
• Wählen Sie im Hausinneren einen zentralen Platz, wo Sie das Gerät anbringen.
• Bringen Sie die Innenantenne an (Indoor-Seite auf dem Gerät).
• Verbinden Sie mit dem mitgelieferten Antennenkabel das Gerät mit der Außenantenne(Outdoor-Seite auf dem Gerät).
• Stecken Sie das mitgelieferte Netzteil an.!

Wichtig zu beachten:
Das Gerät niemals ohne angeschlossene Antennen in Betrieb nehmen. Die eingebauten Hochfrequenzbauteile könnten irreversiblen Schaden nehmen!

Sie müssen die Erlaubnis Ihres Anbieters einholen, bevor Sie das Gerät einschalten.

---



Wie Installiert man die Innenantennen:



Beispielskizze für die Installation meherer Innenantennen

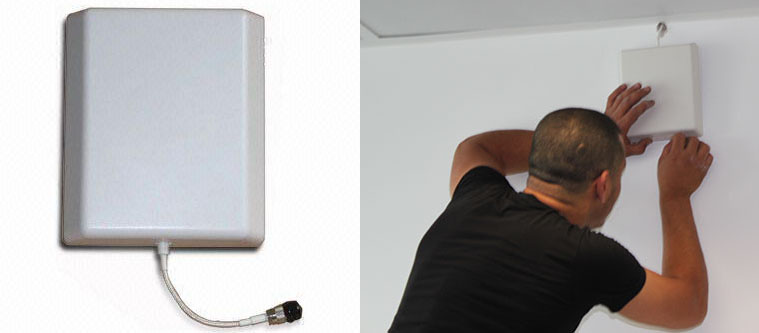

• Die Patchantennen sind in den Gängen platziert. Das Signal kann in die angrenzenden Büros / Zimmer auslaufen.
• Decken-Rundstrahlantennen werden auf der Zwischendecke in weiten offenen Bereichen, wie Kantinen, Foyers, Tagungsräume installiert.
• Mit den hochwertigen Koaxialkabel (LMR400) für die interne Verbindung ,zwischen Repeater und jeder Antenne, kann bis zu 30m betragen.



Richten Sie nicht zwei Antennen direkt aufeinander aus, da dies zu Rückkopplungen und zu Störungen führen kann. Es verringert den Sendeberreich.

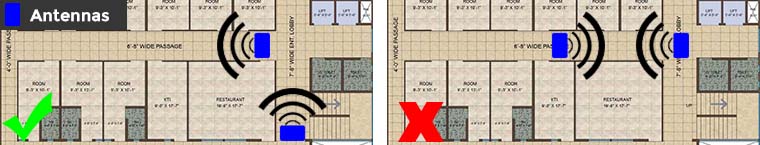

Links: Richtige installierte Antennen - Platzieren Sie die Antennen so weit wie möglich entfernt zu einander.
Rechts: Falsch installierte Antennen - Die Signale stören sich gegenseitig.
